Amplificador operacional é o componente que mais engana na hora da substituição: a pinagem é padronizada há décadas, o símbolo é o mesmo, e o "equivalente" solda no lugar sem reclamar. O circuito liga, o sinal aparece — e semanas depois vêm as queixas de ruído, aquecimento ou comportamento errático. Na maioria dos casos, o diagnóstico é o mesmo: o substituto alterou a margem de estabilidade da malha de realimentação, e ninguém verificou.
Por que "pino a pino" não significa "drop-in"
Um amp op nunca trabalha sozinho: ele fecha uma malha de realimentação com o resto do circuito — resistores, capacitores, a capacitância da trilha e da carga. A estabilidade dessa malha depende da margem de fase: quanto de rotação de fase sobra, na frequência em que o ganho de malha cruza a unidade, antes dos 180° que transformam realimentação negativa em positiva. Margens na faixa de 45° a 60° são o alvo usual de projeto; margens pequenas produzem overshoot e ringing; margem esgotada produz oscilador.
O ponto central: a margem de fase não é uma propriedade do amp op — é uma propriedade do conjunto amp op + rede de realimentação + carga. Trocar o amp op muda o ganho de malha, a frequência de cruzamento e a impedância de saída. O mesmo circuito impresso que era estável com o componente original pode ficar marginal ou instável com o substituto, sem mudar uma trilha.
GBW maior nem sempre é melhoria
A intuição de compras — "o substituto é mais rápido, logo é melhor" — falha com frequência. Um produto ganho-banda (GBW) maior desloca o cruzamento de ganho para frequências mais altas, exatamente onde vivem os polos parasitas: a capacitância da carga contra a resistência de saída, a capacitância da entrada inversora contra os resistores de realimentação, as indutâncias das trilhas. Polos que eram irrelevantes para um LM358 (GBW típico na casa de 1 MHz) tornam-se ativos dentro da banda de um substituto de dezenas de MHz — comendo margem de fase e captando RF e ruído que o original nem enxergava.
Há ainda o caso dos amplificadores descompensados, estáveis apenas acima de um ganho mínimo especificado (5×, 10×…). Colocar um deles num buffer de ganho unitário é oscilação garantida — e o part number costuma diferir do irmão compensado por uma letra.
Carga capacitiva e estágio de saída
A resistência de saída em malha aberta do amp op forma, com a capacitância de carga (cabo, trilha longa, entrada de ADC, gate de MOSFET), um polo adicional dentro da malha. Alguns amp ops toleram nanofarads; outros tornam-se marginais com poucas centenas de picofarads — muitos datasheets trazem a curva de overshoot ou margem de fase vs. capacitância de carga, e ela deve ser comparada entre original e substituto. Estágios de saída diferentes (rail-to-rail CMOS vs. bipolar clássico) têm impedâncias de saída bem diferentes, então o mesmo cabo na saída produz polos em frequências diferentes.
Se a carga capacitiva é inevitável, as técnicas clássicas — resistor de isolação em série (tipicamente dezenas de ohms) fora da malha, ou compensação com resistor + capacitor de realimentação dupla — resolvem, mas precisam ser dimensionadas para o amp op que está na placa, não para o que estava.
Faixa de modo comum e inversão de fase
A faixa de tensão de entrada em modo comum é outra armadilha silenciosa. O LM358, por exemplo, aceita entradas até o trilho negativo (por isso viveu décadas em circuitos single-supply), mas não chega perto do trilho positivo; um substituto sem entrada rail-to-rail pode saturar ou distorcer num circuito que operava normalmente. Pior: algumas famílias clássicas de entrada JFET, como o TL07x, documentam inversão de fase da saída quando a entrada excede a faixa de modo comum — num circuito de controle, a saída indo para o trilho errado pode ser destrutiva. Verifique o comportamento documentado do substituto fora da faixa, não só a faixa em si.
Os parâmetros silenciosos
- Corrente de polarização de entrada: bipolar (nA a µA) contra CMOS/JFET (pA). Em fontes de alta impedância, a troca muda offset e ruído de forma perceptível — nos dois sentidos.
- Ruído: densidade de ruído de tensão e de corrente têm pesos opostos conforme a impedância da fonte; "mais moderno" não significa mais silencioso na sua topologia.
- Corrente quiescente: substituto rápido pode multiplicar o consumo — relevante em produto a bateria e em placas com dezenas de amp ops.
- Distorção de crossover: o estágio de saída classe B do LM358/LM324 tem distorção de crossover conhecida, que projetos antigos contornam polarizando a saída; um substituto sem essa característica se comporta diferente — geralmente melhor, mas diferente do que o circuito compensava.
- Slew rate e recuperação de saturação: mudam o comportamento transitório em comparadores improvisados e malhas que saturam.
Checklist antes de aprovar o equivalente
| Parâmetro | Por que importa na troca | Sintoma se ignorado |
|---|---|---|
| GBW e estabilidade em ganho unitário | Define cruzamento e interação com polos parasitas | Ringing, oscilação em MHz |
| Margem de fase com a carga real | Curvas de Cload diferem entre modelos | Overshoot, oscilação intermitente |
| Faixa de modo comum | Single-supply e sinais perto dos trilhos | Saturação, distorção, inversão de fase |
| Estágio de saída (R2R?, corrente) | Excursão e impedância de saída | Clipping, polo novo na malha |
| Corrente de polarização / offset | Fontes de alta impedância | Offset e deriva fora do esperado |
| Corrente quiescente | Orçamento de energia | Consumo e aquecimento maiores |
| Faixa de alimentação | Mín. e máx. diferem entre gerações | Não opera ou opera fora de spec |
Como validar na bancada

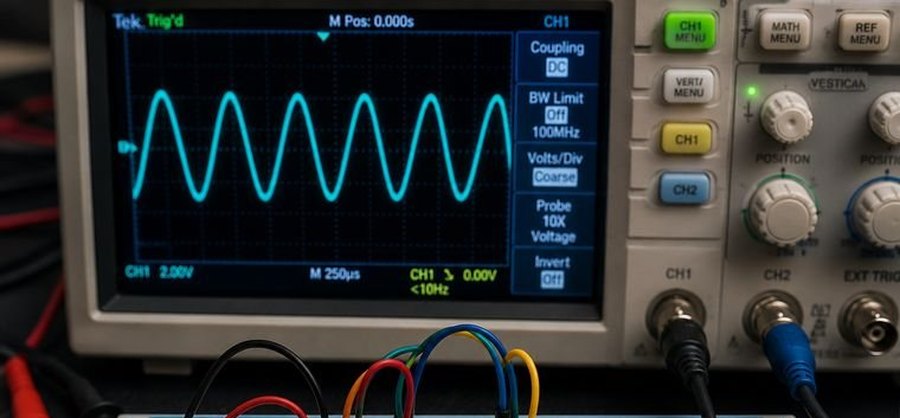

A margem de fase não se mede diretamente sem instrumentação de malha, mas o teste do degrau chega perto o suficiente para aprovação: injete uma onda quadrada pequena na entrada, com a carga real conectada, e observe a saída. Resposta limpa com overshoot pequeno indica margem folgada; overshoot grande com várias oscilações amortecidas indica margem apertada; oscilação sustentada dispensa interpretação. Dois complementos: compare o consumo do circuito com original e substituto (oscilação em alta frequência frequentemente aparece primeiro como corrente quiescente inexplicada e amp op morno), e passe o osciloscópio em banda larga — oscilação em dezenas de MHz não aparece com a base de tempo em ms.
Erros comuns
- Aprovar equivalente comparando apenas pinagem, alimentação e preço.
- Substituir por amp op muito mais rápido "por segurança".
- Usar amplificador descompensado em ganho unitário.
- Testar sem a carga real (cabo, ADC, capacitância da aplicação).
- Validar só em temperatura ambiente — margem de fase varia com temperatura e tensão.
- Esquecer que dual/quad (LM358/LM324) compartilham alimentação: um canal oscilando contamina os vizinhos.
Conclusão
Substituição de amp op é análise de malha, não conferência de pinagem. O procedimento mínimo responsável: comparar os sete parâmetros do checklist no datasheet, refazer a conta de estabilidade com a carga real e validar com teste de degrau na placa. São horas de trabalho — contra semanas de caça a um defeito intermitente em campo. Quando a escassez forçar a troca, trate o equivalente como mudança de projeto, com direito a revisão e teste, não como reposição de almoxarifado.
— Equipe Técnica FB Componentes
