Componente falsificado raramente falha na mesa de recebimento — falha meses depois, em campo, quando o custo já se multiplicou. Períodos de escassez, como o de 2021–2022, injetam no mercado paralelo volumes grandes de peças remarcadas, recicladas e clonadas, e o comprador técnico que recorre ao mercado aberto sem processo de inspeção assume esse risco no escuro. Este guia resume os métodos de inspeção óptica e teste que uma bancada de qualidade industrial consegue aplicar, do mais barato ao mais especializado.
O que chega ao mercado
"Falsificado" cobre situações diferentes, com riscos diferentes:
- Remarcado: um componente real, de grade inferior (velocidade, temperatura, fabricante genérico), lixado e remarcado como um part number mais caro. É o caso mais comum.
- Reciclado: peça dessoldada de sucata eletrônica, "recondicionada" (terminais re-estanhados, corpo repolido) e vendida como nova. Pode até funcionar — com vida útil e confiabilidade desconhecidas.
- Clone / die errado: encapsulamento com marcação correta e silício diferente — desde die funcionalmente parecido até completamente vazio.
- Estoque legítimo mal armazenado: não é fraude, mas peças fora da embalagem seca (MSL vencido) ou com solderabilidade degradada geram falhas parecidas.
Inspeção óptica de bancada

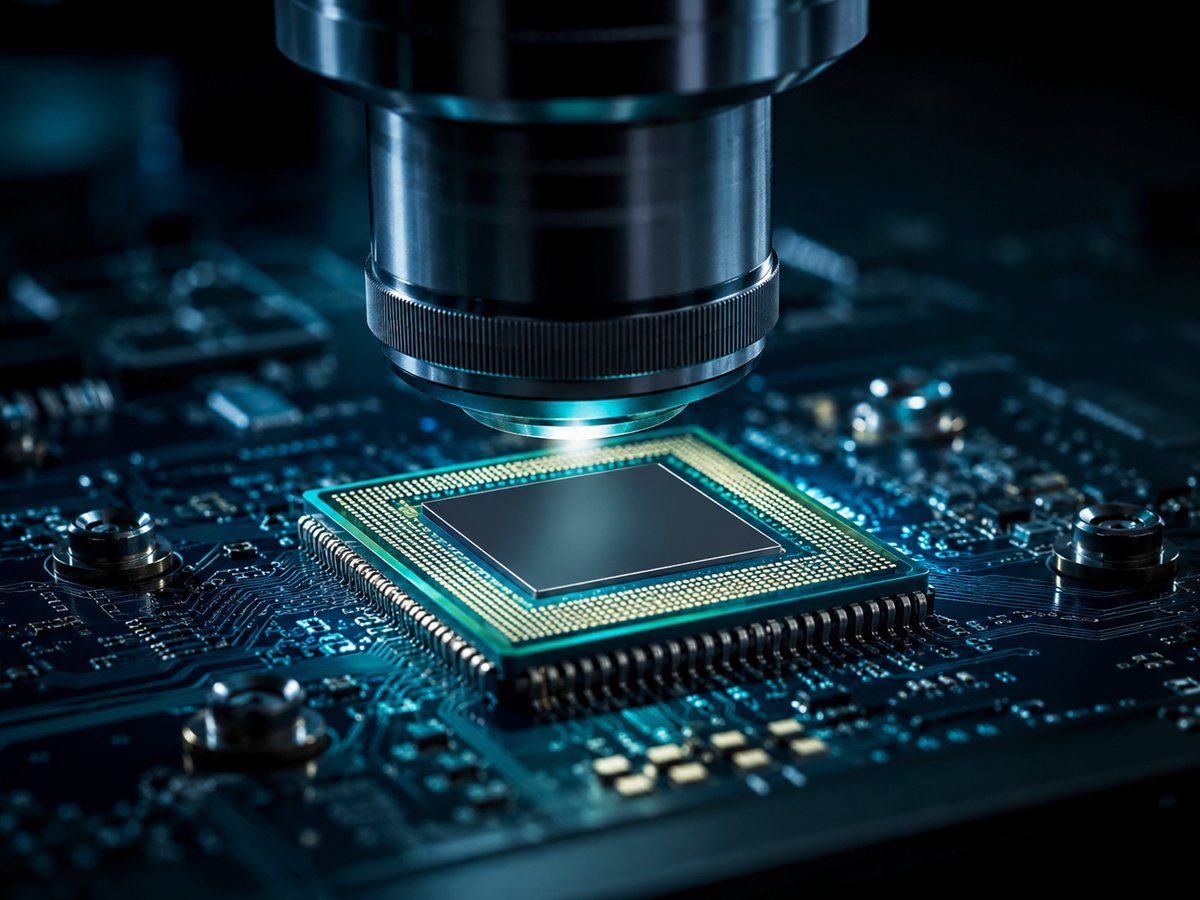

Um microscópio estéreo de 10× a 40× resolve a primeira triagem, e os sinais clássicos são bem documentados pelas normas do setor:
- Superfície do encapsulamento: remarcação exige apagar a marcação original — por lixamento ou por uma camada de resina ("blacktopping"). Procure textura inconsistente entre topo e laterais, brilho diferente em áreas localizadas e marcas de mold (os círculos do molde de injeção) rasos, deformados ou ausentes no topo.
- Marcação: compare fonte, espaçamento, profundidade do laser e logotipo com uma amostra de referência de canal autorizado ou com fotos do fabricante. Verifique a coerência interna: código de data compatível com a época do part number, código de lote consistente entre peças do mesmo tubo/rolo, país de origem plausível.
- Terminais: peça nova tem terminais uniformes. Vestígios de solda, estanho refeito, riscos de dessoldagem, oxidação e coplanaridade fora do padrão apontam para peça reciclada.
- Pino 1 e ponta de referência: marcadores de orientação divergentes dentro do mesmo lote são um alerta imediato.
Testes físico-químicos simples
- Teste de permanência da marcação: esfregar a marcação com cotonete embebido em acetona (ou na mistura de solventes prevista nas normas de marcação). Marcação a laser legítima não sai; tinta de remarcação frequentemente sai ou revela a camada de blacktopping por baixo. É o teste de melhor custo-benefício da lista.
- Raspagem controlada: uma raspagem leve na lateral do encapsulamento pode expor a camada de resina adicionada sobre o corpo original.
- Raio-X: compara tamanho e posição do die, lead frame e fios de bond contra uma amostra dourada (golden sample). Detecta die errado, die ausente e variação dentro do lote — sem destruir a peça.
- XRF (fluorescência de raios-X): identifica a composição do acabamento dos terminais; útil para flagrar re-estanhagem e inconsistência com o acabamento declarado (por exemplo, presença de chumbo em peça que deveria ser RoHS).
- Decapsulação: abrir quimicamente o encapsulamento e inspecionar o die (marcações do fabricante no próprio silício). É destrutivo e exige laboratório, mas é a prova definitiva em disputa.
Testes elétricos
Inspeção visual boa detecta a maioria das fraudes grosseiras; teste elétrico pega o que passou:
- Assinatura V-I (curve tracer): as junções de proteção dos pinos geram curvas características; comparar a assinatura pino a pino contra uma amostra de referência revela die diferente em segundos, sem alimentar o componente.
- Parâmetros-chave: medir meia dúzia de parâmetros do datasheet nos extremos (tensão de limiar, ganho, RDS(on), corrente de fuga) numa amostra do lote. Peça remarcada de grade inferior costuma falhar justamente nos limites que justificam o preço da grade superior.
- Identificação digital: para microcontroladores e memórias, ler o device ID / IDCODE via JTAG ou SWD e conferir tamanho real de memória. Clones e remarcados frequentemente respondem com ID de outro dispositivo.
- Teste funcional em fixture: rodar o componente na aplicação real (ou em placa de teste) nos extremos de tensão e temperatura do projeto. É o único teste que aproxima a condição de campo.
Processo e normas
Método sem processo não segura porta de entrada. As referências do setor são a IDEA-STD-1010 (critérios de aceitabilidade e inspeção de componentes adquiridos no mercado aberto) e, no ecossistema aeroespacial, a SAE AS5553 (programa de mitigação para organizações) e a AS6081 (requisitos para distribuidores). Mesmo fora do aeroespacial, elas dão o vocabulário e os checklists. Na prática industrial:
- Inspecione por amostragem definida por lote, nunca uma peça única — lotes do mercado aberto podem vir misturados.
- Exija rastreabilidade documental: nota fiscal, origem declarada e certificado de conformidade (CoC) do fornecedor.
- Registre fotos e resultados por lote; a memória do processo é o que transforma inspeção em critério de compra.
- E a regra número um: a melhor inspeção é a que não precisa acontecer — priorize canais de fornecimento com procedência verificável, e reserve o mercado aberto (com inspeção completa) para obsoletos sem alternativa.
Métodos em resumo
| Método | Detecta principalmente | Custo / complexidade | Destrutivo? |
|---|---|---|---|
| Microscopia 10–40× | Remarcação, blacktopping, reciclagem | Baixo | Não |
| Teste de solvente (acetona) | Marcação refeita a tinta | Muito baixo | Parcial (marcação) |
| Raio-X | Die errado/ausente, variação no lote | Médio | Não |
| XRF | Acabamento de terminais inconsistente | Médio | Não |
| Assinatura V-I | Silício diferente da referência | Baixo/médio | Não |
| Parâmetros vs. datasheet | Grade inferior remarcada | Médio | Não |
| Decapsulação | Prova definitiva do die | Alto (laboratório) | Sim |
Sinais de alerta antes mesmo da inspeção
- Preço muito abaixo do mercado para um item em escassez — o desconto é o custo do risco.
- Disponibilidade imediata de grande volume de um componente oficialmente obsoleto.
- Fornecedor que não informa origem, não emite CoC ou reluta em aceitar inspeção de recebimento.
- Embalagem inconsistente: rolos sem etiqueta do fabricante, tubos misturados, umidade sem indicador em peças sensíveis (MSL).
- Datas e lotes idênticos em quantidades implausíveis, ou variados demais dentro do mesmo rolo.
Conclusão
Nenhum método isolado certifica um lote: o que funciona é a soma — procedência documentada, inspeção óptica de recebimento, um teste elétrico proporcional à criticidade e amostragem consistente. O custo disso é pequeno comparado a um recall ou a uma linha parada. Na FB Componentes trabalhamos com produtos originais, com nota fiscal e rastreabilidade de origem, e fornecemos certificados de conformidade quando solicitados — se um item crítico do seu BOM só aparece em canal duvidoso, vale acionar nosso sourcing antes de assumir o risco.
— Equipe Técnica FB Componentes
